Dúchadlá s postranným kanálom

Jednostupňové dúchadlá s postranným kanálom INW



INW dúchadlo jednostupňové

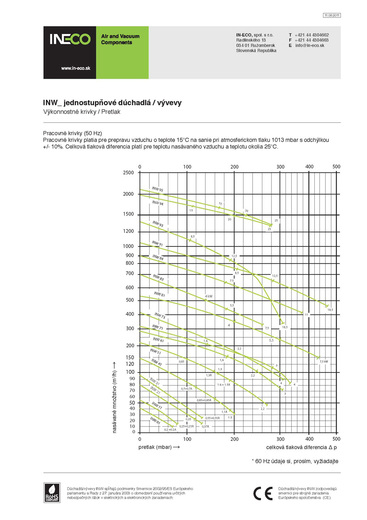

Výkonnostné krivky pre pretlak

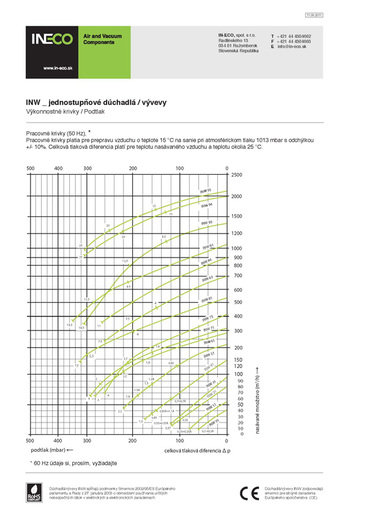

Výkonnostné krivky pre podtlak

Technické údaje:

 Typ Sací výkon
(m3/h)
 Tlak/
vákuum
(mbar)
Motor (IP54), 50Hz, (60Hz)* Hlučnosť
(dB)

 Hmotnosť
(kg)

Pripojenie
dúchadla
(vnútorný
závit)
Príkon Napätie Prúd
(kW) (V) (A)
 Trojfázové
INW 01 H01 40 70/60 0,2 200-240 Δ/345-415 Y 1,0 Δ/0,6 Y   50 7  G 1"
INW 11 H01 55 80/80 0,25  200-240 Δ/345-415 Y 1,16 Δ/0,7 Y  51 7 G 1"
INW 21 H06 80 110/100 0,25  200-240 Δ/345-415 Y 2,1 Δ/1,2 Y  53 8 G 1¼"
INW 21 H16 80 130/120 0,4 200-240 Δ/345-415 Y  2,6 Δ/1,5 Y  53 12 G 1¼"
INW 31 H06 100  120/110  0,55 200-240 Δ/345-415 Y    2,8 Δ/1,6 Y  57 15 G 1¼"
INW 41 H06 145 120/120 0,7  200-240 Δ/345-415 Y   3,8 Δ/2,2 Y   63 16 G 1½"
INW 41 H16 145 160/160 0,85 200-240 Δ/345-415 Y   4,0 Δ/2,3 Y   63 18 G 1½"
INW 41 H26 145 200/170 1,3  200-240 Δ/345-415 Y   5,7 Δ/3,3 Y   63 20 G 1½"
INW 51 H06 210 100/110 0,85  200-240 Δ/345-415 Y   4,2 Δ/2,4 Y   64 22 G 2"
INW 51 H16 210 170/170 1,3  200-240 Δ/345-415 Y   6,6 Δ/3,8 Y   64 23 G 2"
INW 51 H26 210 190/200 1,6  200-240 Δ/345-415 Y   7,5 Δ/4,3 Y   64 25 G 2"
INW 51 H36 210 270/220 2,2  200-240 Δ/345-415 Y   9,7 Δ/5,6 Y   64 26 G
INW 61 H06 265 190/180 1,8 200-240 Δ/345-415 Y 8,5 ∆/ 4,9 Y 65 29 G 2”
INW 61 H16 265 220/235 2,2 200-240 Δ/345-415 Y 9,7 Δ/5,6 Y 69 30 G 2"
INW 61 H26 265 310/280 3,0 200-240 Δ/345-415 Y 12,5 Δ/7,6 Y 69 32 G 2"
INW 71 H06  318 150/160 1,6  200-240 Δ/345-415 Y   8,5 Δ/4,9 Y   69 31 G 2"
INW 71 H16  318 200/210 2,2  200-240 Δ/345-415 Y   10 Δ/5,6 Y   69 34 G 2"
INW 71 H26 318 290/270 200-240 Δ/345-415 Y  12,5 Δ/7,2Y     69 39 G 2"
INW 71 H37 318 330/290 345-415 ∆/600-720 Y  9,5 Δ/5,2 Y  69 44 G 2"
INW 73 H37 420 310/260 4 345-415V ∆/600-720 Y 9 ∆/5,2 Y 70 47 G 2"
INW 81 H07 530 200/200 4 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 60 G 2½"
INW 81 H17 530 300/300 5,5 345-415V ∆/600-720 Y 12,9 ∆/7,4 Y 70 69 G 2½"
INW 81 H27 530 430/320 7,5 345-415V ∆/600-720 Y 16,7∆/9,6 Y 70 73 G 2½"
INW 83 H07 700 140/150 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 63 G 2½"
INW 83 H17 700 180/200 5,5 345-415V ∆/600-720 Y 12,9 ∆/7,4 Y 70 72 G 2½"
INW 83 H27 700 260/270 7,5 345-415V ∆/600-720 Y 16,7 ∆/9,6 Y 70 76 G 2½"
INW 84 H27 900 180/200 7,5 345-415V ∆/600-720 Y 16,7 ∆/9,6 Y 74 106 G 2½"
INW 84 H37 900 370/280 11 345-415V ∆/600-720 Y 28 ∆/16,2 Y 74 135 G 2½"
INW 91 H07 1050 210/210 8,5 345-415V ∆/600-720 Y   18,2 ∆/10,5 Y  74 115 DN100
INW 91 H17 1050 270/280 12,5 345-415V ∆/600-720 Y  28 ∆/16,2 Y   74 135 DN100
INW 91 H37  1050 460/340 18,5 345-415V ∆/600-720 Y  37 ∆/21 Y   74 145 DN100
INW 93 H07 1370 110/120 8,5 345-415V ∆/600-720 Y 18,2 ∆/10,5 Y 75 120 DN100
INW 93 H17 1370 190/210 12,5 345-415V ∆/600-720 Y 28,0 ∆/16,2 Y 75 140 DN100
INW 93 H37 1370 320/310 18,5 345-415V ∆/600-720 Y 37,0 ∆/21,0 Y 75 150 DN100
INW 94 H27 1940 110/130 15 345-415V ∆/600-720 Y 35,0 ∆/20,0 Y 75 195 DN100
INW 94 H37 1940 200/200 20 345-415V ∆/600-720 Y 40,0 ∆/23,0 Y 75 205 DN100
INW 94 H47 1940 270/310 25 345-415V ∆/600-720 Y 52,0 ∆/30,0 Y 75 225 DN100
INW 95 H27 2050 170/160 15 345-415V ∆/600-720 Y 35,0 ∆/20,0 Y 75 235 DN100
INW 95 H37 2050 230/250 20 345-415V ∆/600-720 Y 40,0 ∆/23,0 Y 75 245 DN100
INW 95 H47 2050 270/310 25 345-415V ∆/600-720 Y 52,0 ∆/30,0 Y 75 265 DN100
 Jednofázové
INW 01 A01 40 70/60 0,2 200-240  1,43 50  7 G 1"
INW 11 A01 55 80/80 0,25 200-240  1,7 51 9 G 1"
INW 21 A11 80 110/110 0,37 200-240  2,7 53 12  G 1¼"
INW 31 A01 100 120/120 0,55 200-240  3,7 55 15  G 1¼"
INW 41 A01 145 120/120 0,7 200-240  4,5 63 16  G 1½"
INW 41 A11 145 160/150 0,85  200-240  5 63 19  G 1½"
INW 41 A21 145 190/150 1,1 200-240 7,3 63 20  G 1½"
INW 51 A01 210 160/160 1,3 200-240  7,3 64 24  G 2"
 INW 51 A11  210 190/200 1,5 200-240 9 64 25  G 2"



Ak vám nevyhovuje rozsah jednostupňových dúchadiel vyberte si z ďalších ponúkaných modelov:

INW_dvojstupňové   INW_vysokotlakové
INW dúchadlo dvojstupňové IN-ECO    INW dúchadlo dvojstupňové
0,7 - 25 kW
tlak: do 670 mbar
podtlak: do  -460 mbar
(560 mbar ABS)
kapacita: 85 - 1110 m³/h
  0,55 - 7,5 kW
tlak: do 1040 mbar
podtlak: do -730 mbar
(270 mbar ABS)
kapacita: 47 - 170 m³/h
